Замена моторедуктора очистителя ветрового стекла (Renault Logan 1)

Разборка моторедуктора очистителя нецелесообразна, так как запасные части к нему не поставляют. Можно заменить лишь моторедуктор в сборе.

Вам потребуются: ключи «на 10», «на 13» и «на 24», отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

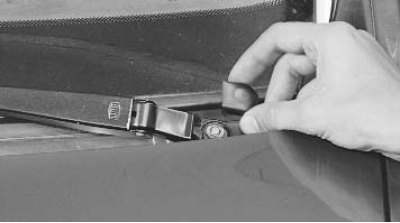

2. Снимите защитный колпачок.

3. . и отверните гайку крепления рычага стеклоочистителя.

4. Снимите рычаг стеклоочистителя.

5. Аналогично снимите второй рычаг.

6. Откройте капот и снимите решетку короба воздухопритока (см. «Снятие и установка решетки короба воздухопритока»).

7. Отсоедините от моторедуктора колодку жгута проводов.

8. Снимите пластмассовый колпачок.

9. . отверните левую гайку крепления стеклоочистителя к кузову автомобиля.

10. . и снимите гайку и шайбу.

11. Аналогично отверните правую гайку крепления.

12. Выверните болт крепления.

13. . и снимите стеклоочиститель в сборе.

14. Отметьте положение кривошипа относительно кронштейна.

15. . и отверните гайку крепления кривошипа.

16. Снимите кривошип со шлицев вала.

17. Отожмите отверткой фиксатор.

18. . и отсоедините от кронштейна колодку жгута проводов моторедуктора.

19. Выверните три болта крепления моторедуктора к кронштейну.

[Оригинальная публикация на сайте www.RENAULTBOOK.ru]

20. . и снимите моторедуктор.

21. Установите детали в порядке, обратном снятию.
